PERFILÔMETRO LASER: MEDIDOR DE PERFIL DE FRISO (FLANGE) DE RODAS FERROVIÁRIAS

DESCRIÇÃO DO PRODUTO

O perfilômetro laser é utilizado para a medição dos parâmetros geométricos do friso de rodas ferroviárias (espessura do friso, altura do friso, largura do friso, inclinaçãom entre outros), espessura de aro / pneu, e para levantamento do perfil completo da superfícies de rodagem.
O dispositivo é fornecido com banco de dados e pacote de software para gravação e processamento das medidas de desgaste de rodas.
Com este perfilômetro é possível efetuar a monitoração precisa do desgaste de rodas ferroviárias.

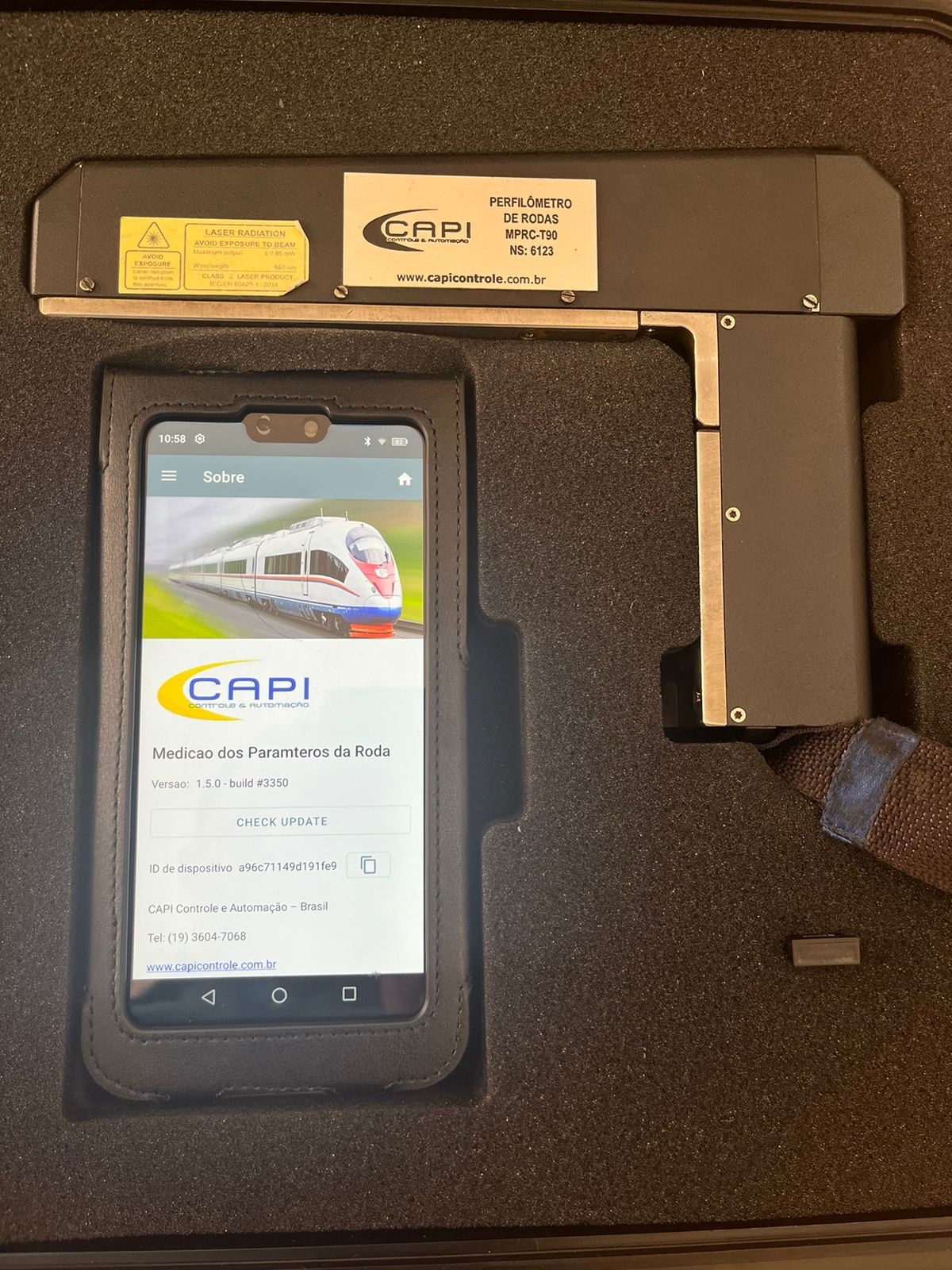

O medidor é fornecido com um PDA touch screen com bluetooth para recepção, visualização e armazenamento de dados e configuração.

A importância do Medidor de Perfil de Rodas de Trem

A correta medição de perfil de rodas ferroviárias é importantíssima para garantir a segurança e reduzir custos, aumentando a vida útil das mesmas e otimizando a manutenção preventiva.
Por se tratar de uma superfície complexa, esta medição requer instrumentos específicos, e a medição manual de uma única roda é um processo demorado e que apresenta erros consideráveis, com variações de operador para operador.
A medição tradicional do perfil de rodas ferroviárias, em especial na área do friso, é feita a partir de gabaritos, tomando por base 3 pontos de apoio.
Isto limita bastante a capacidade das medições, uma vez que outras anomalias e desgastes podem não ser detectados. Adicionalmente, os gabaritos são operados manualmente, o que pode levar a erros em cada fase da medição, desde o posicionamento/manuseio incorreto, até erros de leitura/paralaxe, e chegando à própria dificuldade de se registrar as medições (erros de transcrição).

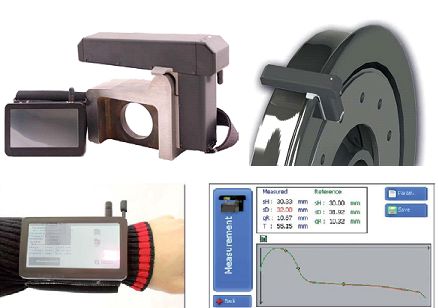

Com o perfilômetro laser MPRC IKP5-T, esta medição é executada mesmo com a roda montada, em poucos segundos e não sofre variações de acordo com o operador, pois uma vez fixado na roda, a varredura do perfil é executada automaticamente, sem contato e independente do operador.
Podem-se medir parâmetros geométricos da flange de rodas (espessura, altura, inclinação), a espessura de friso, e o levantamento do perfil completo da superfícies de rodagem, com precisão incomparável (erros inferiores a 0,1mm), comparando-as com o padrão de perfil.
A possibilidade de medir de forma muito mais rápida e com precisão e confiabilidade muito superiores garante segurança e economia, pois a vida útil das rodas é significativamente aumentada. Estudos confirmam, por exemplo, que quando é possível executar um reperfilamento adicional do friso, baseado em uma tolerância mais justa desta medida, a vida útil de uma roda pode ser aumentada em cerca de 200.000km. Quanto mais confiáveis são as medições, maior a possibilidade de aproveitamento e menor o descarte.
Além disso, como a medição é por laser, não há desgaste e consequentemente não há perda de calibração do instrumento. Ou seja, a economia também é considerável em calibração de instrumentos.

As medidas são recebidas, visualizadas e armazenadas em um PDA touch screen (conectado ao perfilômetro via bluetooth). Ele é fornecido com banco de dados e pacote de software para gravação e processamento das medidas de desgaste de rodas.

Desta forma, é possível visualizar o perfil atual das rodas.
