TRANSPOSITRIZ / LINHAS DE PRODUÇÃO DE CABOS CONTINUAMENTE TRANSPOSTOS (CTC)

DESCRIÇÃO DO PRODUTO

Alta performance e inovação no processo de transposição contínua
A CAPI apresenta ao mercado brasileiro as linhas de produção de cabos continuamente transpostos (CTC) da Proteco-Europe, referência global em tecnologia para o setor de fios e cabos. As soluções da Proteco oferecem alta precisão, eficiência energética e controle total do processo, atendendo às exigências de qualidade e produtividade das indústrias de transformadores e equipamentos elétricos de potência.
Destaques das Linhas CTC da Proteco
• Princípio de transposição original que proporciona melhor qualidade e maior velocidade de produção
• Configuração fácil da linha, totalmente assistida por servomotores e controle eletrônico completo
• Máxima atenção à ergonomia e segurança
• Economia de energia através do dimensionamento correto e preciso dos motores
• Sistema de frenagem eletromagnética sofisticado para as máquinas de fita
• Possibilidade de expansão da produção para cabos transpostos ventilados evoluídos (VCTC)
• UPS que suporta as funções básicas em caso de queda de energia

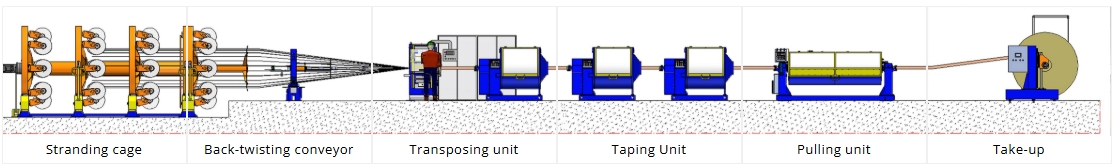

Componentes Principais da Linha CTC

Gaiola de Torção
• Estrutura modular composta por discos conectados através de um tubo central
• Cada disco suporta as bobinas por meio de fusos pneumáticos em suportes em forma de forquilhas abertas
• As forquilhas são convergentes para a linha central para minimizar a deflexão angular das fitas
• As fitas são tensionadas por um freio de bloco, com força de frenagem limitada ao mínimo necessário
• Cada fita é guiada dentro de tubos, facilitando o enfiamento da máquina
• A gaiola é girada por um motor elétrico de alto torque com redutor de engrenagem, utilizando uma configuração muito original
• Parada de emergência e retenção da gaiola durante o carregamento são feitas por múltiplos freios pneumáticos

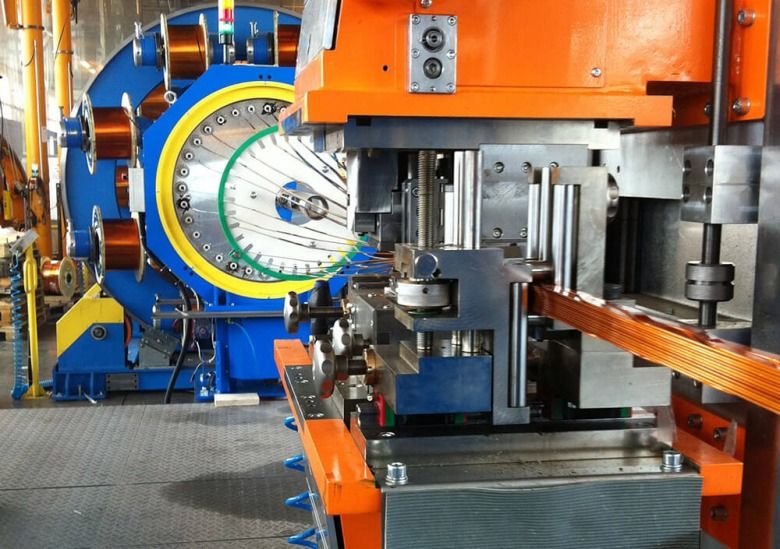

Transpositriz TH Synchro
• Equipamento inovador com dispositivo de transposição rotativo
• Permite a dobra síncrona das fitas esmaltadas durante o processo de transposição
• Capaz de processar fitas de cobre macio ou duro com espessura a partir de 0,7 mm
• Alcance de passo de transposição tão curto quanto 16 mm
• Equipado com 4 servomotores, proporcionando controle sofisticado e maior precisão
Equipamentos Adicionais
• Detector óptico de falhas de transposição
• Carregador de bobinas servoassistido
• Contador de metros
• Módulo de supervisão Bluetooth
• Testador de curto-circuito para testes de baixa e alta tensão
Aplicações Típicas
• Produção de cabos para transformadores de potência
• Linhas de transmissão e distribuição de energia elétrica
• Equipamentos elétricos de alta tensão
• Indústria de geração de energia eólica e solar
Suporte Local com Atendimento Técnico
A CAPI oferece suporte técnico completo no Brasil, desde a seleção do equipamento até a integração no processo de produção do cliente, garantindo conformidade com as normas aplicáveis ao setor elétrico.
Entre em Contato

Solicite catálogos, fichas técnicas ou orçamento.
