SENSOR FOTOELÉTRICO DE BARREIRA PD70 PARA PORTAS E CONTROLE DE ACESSO | CARLO GAVAZZI

DESCRIÇÃO DO PRODUTO

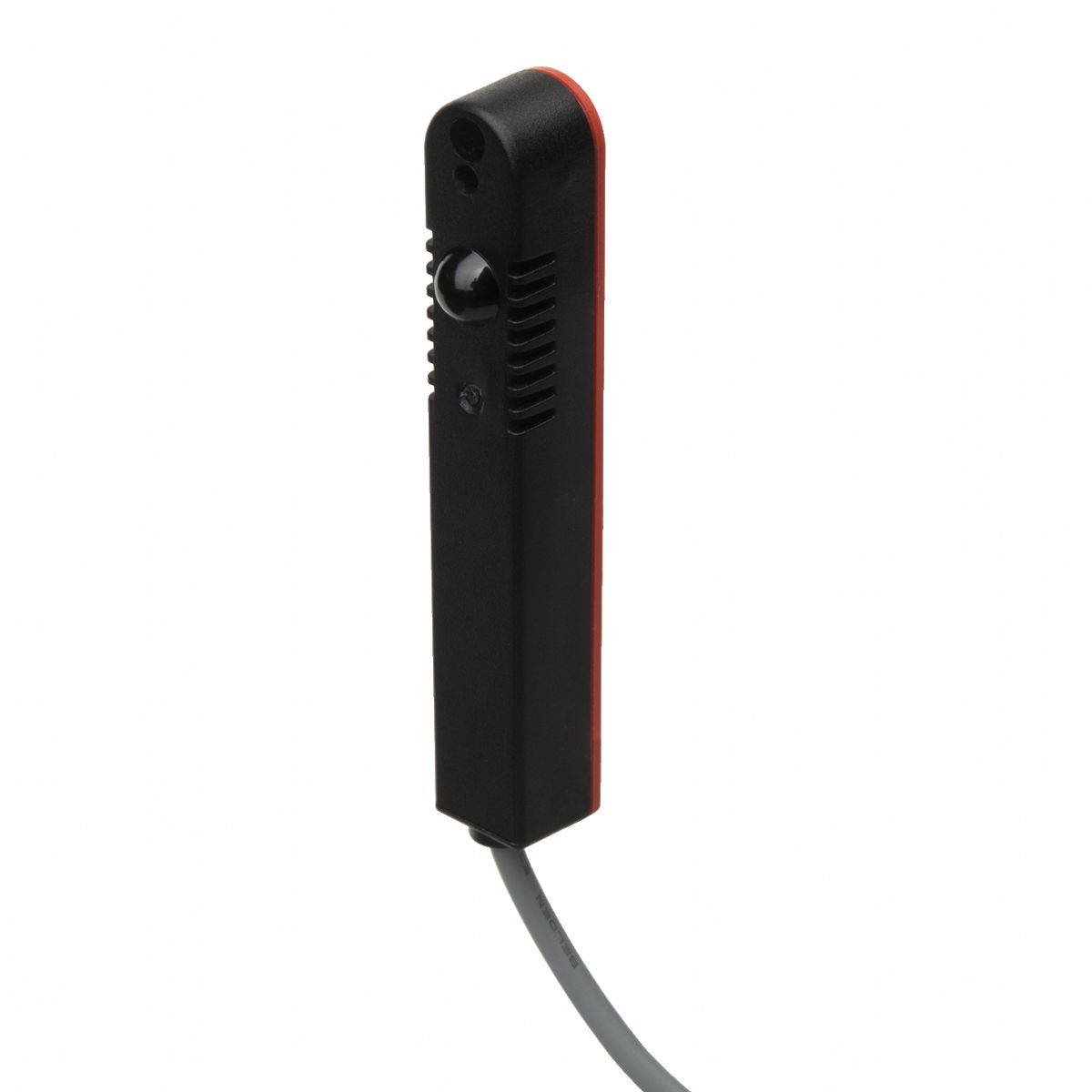

O Sensor Fotoelétrico de Barreira PD70 da Carlo Gavazzi é uma família de sensores fotoelétricos através de feixe, desenvolvida para aplicações de controle de portas e acessos. Seu formato compacto permite a instalação em perfis estreitos de alumínio, enquanto a detecção por barreira oferece alcance de até 12 metros.
A família PD70 utiliza um emissor e um receptor instalados frente a frente. O emissor gera um feixe de luz infravermelha modulada e o receptor monitora a presença desse feixe. Quando o feixe é interrompido, o sensor altera seu estado de saída conforme a configuração escolhida.
A linha possui alimentação de 10 a 30 VDC e oferece versões com saída NPN ou PNP, configuração normalmente aberta ou normalmente fechada e opções de conexão por cabo ou conector M8. Os emissores também possuem entrada de teste, permitindo que o controlador verifique o funcionamento do sensor.
Principais características
• Alcance de detecção de até 12 m
• Tecnologia fotoelétrica através de feixe
• Luz infravermelha modulada de 850 nm
• Alimentação de 10 a 30 VDC
• Versões com saída NPN ou PNP
• Configurações NO ou NC
• Opções com cabo de 5 m ou conector M8
• Entrada de teste no emissor
• Proteção IP67
• Proteções contra inversão de polaridade, curto-circuito e transientes
• Corpo compacto de aproximadamente 11,5 x 11,5 x 70 mm
• Indicação por LED no emissor e no receptor
Modelos e configurações
A família PD70 é composta por diferentes referências de emissores e receptores.
Emissores
• PD70CNT12MH – emissor com entrada de teste Mute High e cabo
• PD70CNT12ML – emissor com entrada de teste Mute Low e cabo
• PD70CNT12M5MH – emissor com entrada de teste Mute High e conector M8
• PD70CNT12M5ML – emissor com entrada de teste Mute Low e conector M8
Receptores NPN
• PD70CNT12NC – NPN, NC, chaveamento no escuro, cabo
• PD70CNT12NCM5 – NPN, NC, chaveamento no escuro, conector M8
• PD70CNT12NO – NPN, NO, chaveamento na luz, cabo
• PD70CNT12NOM5 – NPN, NO, chaveamento na luz, conector M8
Receptores PNP
• PD70CNT12PC – PNP, NC, chaveamento no escuro, cabo
• PD70CNT12PCM5 – PNP, NC, chaveamento no escuro, conector M8
• PD70CNT12PO – PNP, NO, chaveamento na luz, cabo
• PD70CNT12POM5 – PNP, NO, chaveamento na luz, conector M8
As referências de emissor e receptor são fornecidas separadamente. A escolha do conjunto deve considerar o tipo de saída, configuração de chaveamento e tipo de conexão necessário para a aplicação.
Onde utilizar o sensor fotoelétrico PD70
O PD70 foi desenvolvido especialmente para aplicações de controle de portas e acessos. A Carlo Gavazzi também indica sua utilização em portas para pedestres, portas industriais e portões. O formato compacto facilita a instalação em perfis estreitos, enquanto o grau de proteção IP67 permite sua utilização em ambientes sujeitos à presença de água e poeira.
Em aplicações de portas automáticas, o sensor pode ser instalado na região de passagem para detectar a presença de pessoas ou objetos e auxiliar o sistema de controle a impedir o fechamento da porta enquanto houver uma interrupção do feixe.
Como escolher o modelo PD70
A escolha da referência depende principalmente de quatro características: função de emissor ou receptor, tipo de saída NPN ou PNP, configuração NO ou NC e tipo de conexão por cabo ou M8.
A CAPI Controle e Automação pode auxiliar na identificação da referência adequada do PD70 de acordo com a arquitetura do sistema, tipo de saída do controlador e requisitos da aplicação.
Por que utilizar o PD70
O principal diferencial da família PD70 está na combinação entre formato compacto, alcance de até 12 metros, diferentes configurações elétricas e construção adequada para aplicações de controle de acesso e portas.
A família conta ainda com entrada de teste no emissor, permitindo que o controlador da porta verifique o funcionamento do sistema de detecção antes da abertura ou fechamento.
A CAPI Controle e Automação atua com a Carlo Gavazzi e pode auxiliar na especificação e seleção dos sensores PD70 para aplicações industriais e de controle de acesso.
